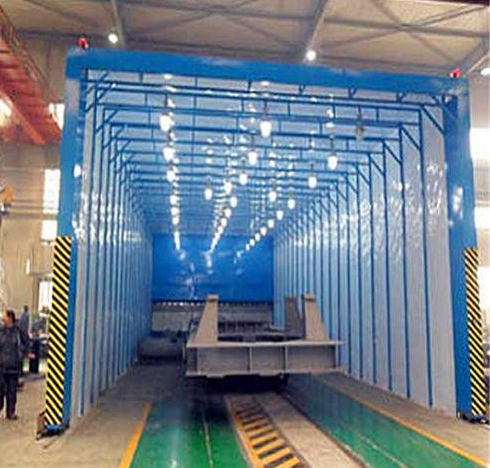

伸縮式噴漆房以上送風下排風模式運行。噴漆過程中，風機和風機同時啟動(如果冬季作業環境溫度需要升高，加熱系統也同時啟動)。室內平均空載風速為0.3~0.5m/s，在有序氣流的作用作用下，伸縮式噴漆房中含有漆霧的空氣通過輕質格柵進入排氣溝。當大部分漆霧繞過溝槽格柵下方的擋板時，被氣流突然折射的原因漆霧顆粒隨慣性作用沉降在折板上，剩余的細小漆霧顆粒隨氣流再次通過擋板下方的漆霧過濾棉過濾剩余的漆霧顆粒，凈化后的氣流通過防爆排氣風機漆霧凈化效率≥95%排放到室外高空。
　　設計要點：
　　1、確定合理的配置形式。
　　2、確定合理的伸縮式噴漆房水平面空氣平均流速。
　　3、供氣和排氣系統合理匹配，確保噴漆室內的輕微正壓。
　　4、水簾的厚度應均勻，并應注意上部水槽的結構和供水管道的分布。
　　5、氣水分離沉降應充分且便于清理。
　　6、水洗霧化噴嘴及管路應便于拆卸、更換及清理。
　　7、水簾板下部至水槽液面的距離應合理。
　　伸縮式噴漆房采用不銹鋼科學設計焊接而成，換熱面積大，熱效率高、節能可靠。自控系統，恒溫烤漆，自動關機等多種功能，伸縮式噴漆房施工快捷、防水及使用壽命長。
